전기적 과도현상(Electrical Transient Phenomena)은 전기 회로가 하나의 안정된 상태(정상 상태)에서 다른 안정된 상태로 변화하는 과정에서 발생하는 비정상적인 전기적 변화를 의미합니다.

전기적 과도현상에 대한 설명

전기적 과도현상(Electrical Transient Phenomena)은 전기 회로가 하나의 안정된 상태(정상 상태)에서 다른 안정된 상태로 변화하는 과정에서 발생하는 비정상적인 전기적 변화를 의미합니다. 즉, 스위치를 켜거나 끄는 등의 회로 상태 변화, 갑작스러운 부하 변동, 혹은 외부 충격(낙뢰 등)에 의해 전압이나 전류가 순간적으로 급격하게 변동하는 현상입니다. 이러한 변화는 짧은 시간 동안 지속되며, 회로는 결국 새로운 정상 상태로 다시 안정화됩니다.



과도현상이 발생하는 이유

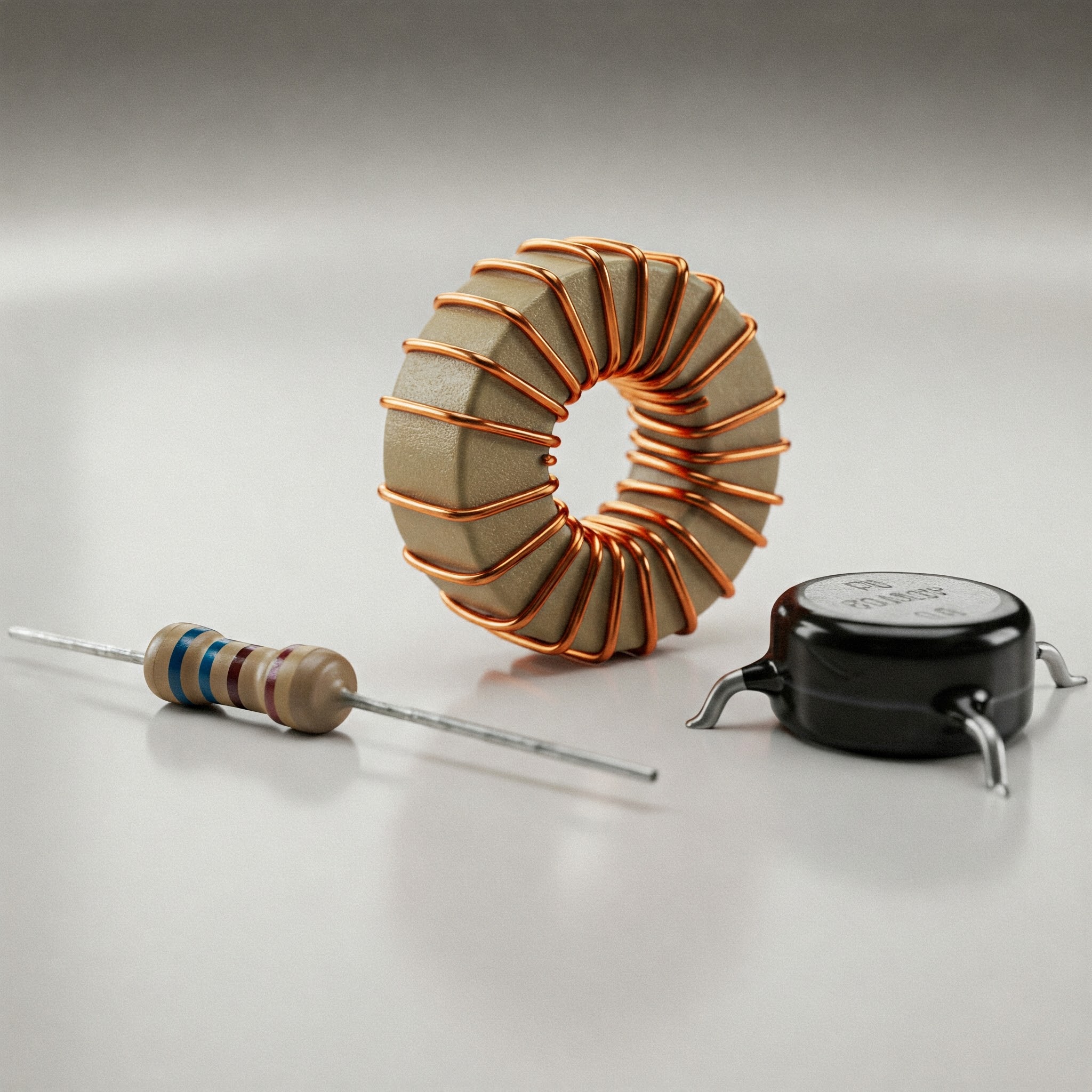

전기 회로에는 저항(R), 인덕터(L), 커패시터(C)와 같은 소자들이 존재합니다. 이 소자들은 에너지 저장 및 방출 특성을 가지고 있으며, 회로 상태가 갑자기 변할 때 이러한 에너지의 균형이 깨지면서 과도현상이 발생합니다.

• 인덕터(L): 전류의 변화에 반대하는 성질이 있어 전류가 갑자기 변하려 할 때 유도 전압을 발생시켜 전류 변화를 방해합니다.
• 커패시터(C): 전압의 변화에 반대하는 성질이 있어 전압이 갑자기 변하려 할 때 전류를 흘려 전압 변화를 방해합니다.

따라서 회로의 스위칭이 발생하거나 외부에서 충격이 가해지면, 인덕터나 커패시터에 저장된 에너지가 즉각적으로 새로운 정상 상태에 맞게 조절되지 못하고 일시적인 전압 및 전류의 oscillations(진동)이나 surges(급증)를 유발하게 됩니다.



과도현상의 특징

• 일시적: 과도현상은 영구적이지 않고 짧은 시간 동안만 지속됩니다. 지속 시간은 회로의 R, L, C 값 및 구조에 따라 달라지며, 일반적으로 마이크로초(μs)에서 밀리초(ms) 단위입니다.
• 비정상적: 정상 상태의 전압 및 전류 값에서 크게 벗어나는, 예측하기 어려운 형태로 나타날 수 있습니다.
• 다양한 형태: 과도현상은 전압 스파이크, 전류 서지, 감쇠 진동 등 다양한 형태로 나타납니다.
• 회로 상수에 의존: 과도현상의 크기, 형태, 지속 시간은 회로를 구성하는 저항, 인덕턴스, 커패시턴스 값에 의해 결정됩니다.

과도현상의 주요 원인

• 스위칭 동작: 차단기, 스위치, 계전기 등의 개폐 시 발생하는 전류 및 전압 변화.
• 부하 변동: 전기 설비의 갑작스러운 연결 또는 차단.
• 외부 영향: 낙뢰, 정전기 방전(ESD) 등 외부에서 유입되는 충격.
• 고장 상태: 단락, 지락 등 전기 회로의 고장 발생 시.

과도현상의 영향

전기적 과도현상은 전기 시스템 및 장비에 다양한 부정적인 영향을 미칠 수 있습니다.

• 장비 손상: 과도하게 높은 전압 또는 전류는 전자 부품, 절연체 등에 스트레스를 주어 파손이나 수명 단축을 유발할 수 있습니다. 특히 반도체 소자는 과도 전압에 취약합니다.
• 오작동: 민감한 전자 장비나 제어 시스템은 과도현상에 의해 오작동하거나 잘못된 신호를 발생시킬 수 있습니다.
• 전력 품질 저하: 과도현상은 전압 및 전류 파형을 왜곡시켜 전력 품질을 저하시키고 다른 기기에 영향을 줄 수 있습니다.
• 아크 발생: 스위치 개방 시 인덕터에 저장된 에너지로 인해 아크가 발생하여 스위치 접점을 손상시키거나 화재의 위험을 증가시킬 수 있습니다.

이러한 이유로 전기 시스템 설계 및 운영 시 과도현상을 예측하고 mitigating(완화)하기 위한 대책(예: 서지 보호 장치 설치, 적절한 스위칭 방법 사용)을 마련하는 것이 중요합니다. 과도현상은 주로 미분 방정식이나 라플라스 변환 등의 수학적 기법을 사용하여 분석됩니다.
