솔레노이드 밸브(Solenoid Valve)

솔레노이드 밸브는 전기 에너지를 이용하여 유체의 흐름을 개폐 또는 제어하는 자동 밸브입니다. 솔레노이드라고 불리는 전자석에 전류를 흘려 발생하는 자기력을 이용하여 밸브를 작동시킵니다. 비교적 간단한 구조와 작동 방식으로 다양한 유체 제어 시스템에 널리 사용됩니다.

작동 원리

솔레노이드 밸브의 기본적인 작동 원리는 다음과 같습니다.

1. 솔레노이드 (전자석): 코일 형태로 감긴 전선에 전류를 흘리면 자기장이 발생합니다. 이 코일 내부에 움직일 수 있는 철심 (Plunger 또는 Armature)이 위치합니다.
2. 자기력 발생: 코일에 전류가 흐르면 철심이 자기력에 의해 코일 내부로 당겨지거나 밀려나게 됩니다.
3. 밸브 개폐: 철심은 밸브의 개폐를 담당하는 부품 (Poppet, Spool 등)과 연결되어 있습니다. 철심의 움직임에 따라 밸브의 유로가 열리거나 닫히게 됩니다.
4. 스프링 복귀: 전류가 차단되면 솔레노이드의 자기력이 사라지고, 내장된 스프링의 힘에 의해 철심과 밸브는 원래의 위치로 되돌아갑니다.

종류

솔레노이드 밸브는 작동 방식, 포트 수, 밸브 기능 등에 따라 다양하게 분류됩니다.

1. 작동 방식에 따른 분류:

• 직동식 (Direct Acting): 솔레노이드의 힘이 직접적으로 밸브를 개폐하는 방식입니다. 낮은 유량 및 압력 조건에 적합하며, 응답 속도가 빠릅니다.
• 간접 작동식 (Pilot Operated 또는 Servo Operated): 솔레노이드가 파일럿 포트를 개폐하여 유체의 압력을 이용하여 주 밸브를 작동시키는 방식입니다. 높은 유량 및 압력 조건에 적합합니다.
• 복동식 (Bi-stable 또는 Latching): 짧은 펄스 형태의 전기 신호로 밸브를 열고 닫는 방식입니다. 전원이 차단된 상태에서도 밸브의 상태를 유지하며, 에너지 소비가 적습니다.

2. 포트 수 및 위치 수에 따른 분류:

• 2-포트 2-위치 (2/2 Way): 하나의 입구와 하나의 출구를 가지며, 전원이 인가되면 열리고 차단되면 닫히거나 (Normally Open/Normally Closed), 그 반대로 작동합니다.
• 3-포트 2-위치 (3/2 Way): 세 개의 포트를 가지며, 전원에 따라 두 가지 유로를 전환합니다. 방향 전환 밸브로 사용됩니다.
• 5-포트 2-위치 (5/2 Way): 다섯 개의 포트를 가지며, 복동 실린더 제어 등에 사용됩니다.
• 다중 포트 밸브: 더 많은 포트와 위치를 가지는 밸브도 존재하며, 복잡한 유체 제어 시스템에 사용됩니다.

3. 기능에 따른 분류:

• 개폐 밸브 (On/Off Valve): 유체의 흐름을 단순히 열거나 닫는 기능을 수행합니다.
• 선택 밸브 (Selector Valve): 여러 유로 중 하나를 선택하여 흐름을 제어합니다.
• 분배 밸브 (Diverter Valve): 하나의 유입구를 통해 들어온 유체를 여러 개의 출구로 분배합니다.
• 혼합 밸브 (Mixing Valve): 두 개 이상의 유체를 혼합하여 원하는 비율로 배출합니다.
• 비례 제어 밸브 (Proportional Valve): 인가되는 전기 신호의 크기에 비례하여 유량이나 압력을 정밀하게 제어합니다.

특징

• 자동 제어: 전기 신호에 의해 자동으로 작동하므로 원격 제어 및 자동화 시스템 구축에 용이합니다.
• 빠른 응답 속도: 비교적 빠른 시간 내에 밸브를 개폐할 수 있습니다.
• 간단한 구조: 구조가 비교적 간단하여 설치 및 유지보수가 용이합니다.
• 다양한 유체 적용: 액체, 기체 등 다양한 종류의 유체 제어에 사용될 수 있습니다.
• 소형화 및 경량화: 다양한 크기와 무게로 제작되어 설치 공간 제약이 적습니다.
• 신뢰성: 비교적 높은 신뢰성을 가지며, 수명이 긴 편입니다.

적용 분야

솔레노이드 밸브는 다양한 산업 분야 및 일상생활에서 널리 사용됩니다.

• 자동화 시스템: 공장 자동화 라인, 로봇 시스템 등
• 공압 및 유압 시스템: 실린더, 액추에이터 제어
• 의료 장비: 인공호흡기, 투석기 등
• 분석 장비: 크로마토그래피, 질량 분석기 등
• 식품 및 음료 산업: 충진 기계, 포장 기계 등
• 농업: 자동 관수 시스템
• 냉난방 및 공조 시스템: 냉매 제어, 댐퍼 제어
• 자동차: 연료 분사, 냉각수 제어
• 가전 제품: 세탁기, 식기세척기, 커피 머신 등

솔레노이드 밸브를 선택할 때는 사용 목적, 유체의 종류 및 특성 (압력, 온도, 점도 등), 유량, 작동 방식, 포트 수 및 위치 수, 전원 공급 방식 등을 종합적으로 고려해야 합니다.

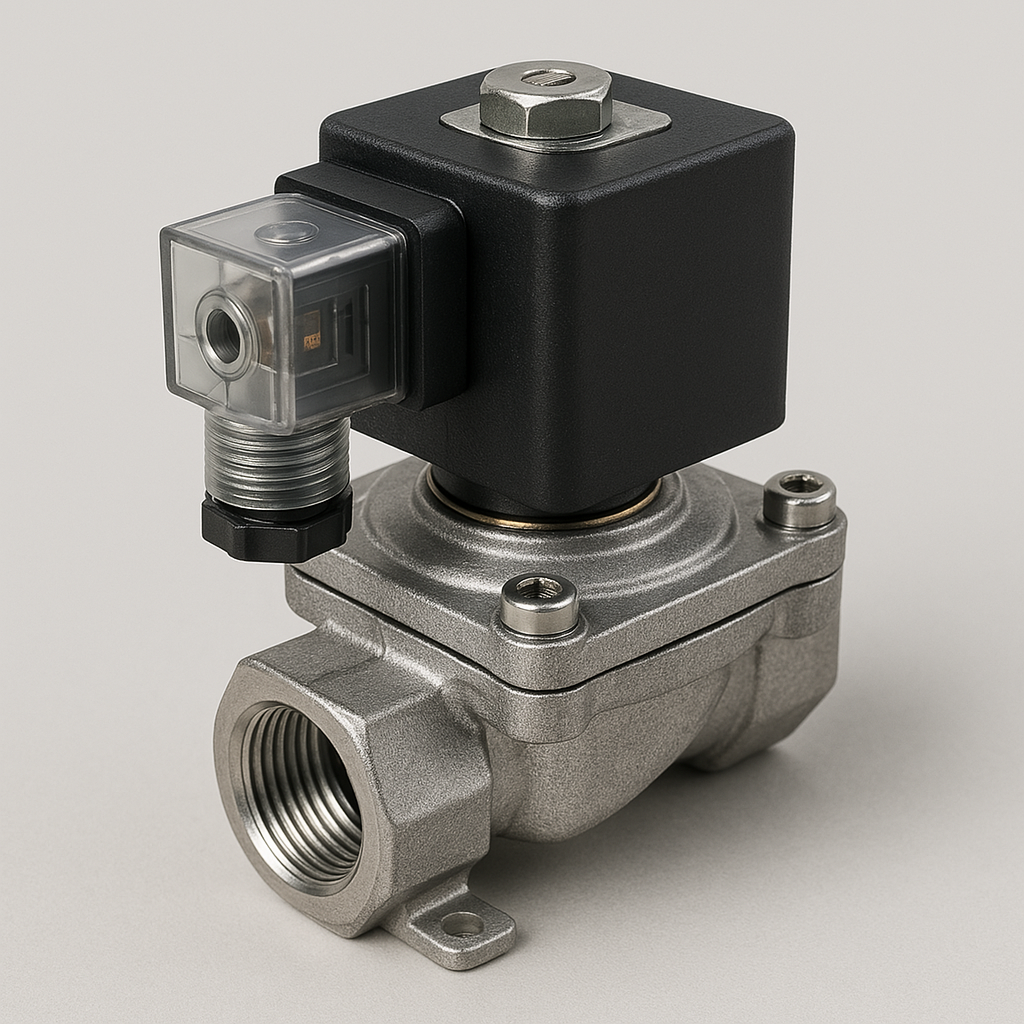

직동식 솔레노이드밸브
