전자식 유량계(Electromagnetic Flowmeter)

전자식 유량계는 전도성 유체의 유량을 측정하는 데 사용되는 유량계입니다. Faraday의 전자기 유도 법칙을 이용하여 작동하며, 자기장 내에서 전도성 유체가 흐를 때 발생하는 기전력을 측정하여 유량을 계산합니다.

작동 원리

1. 자기장 생성: 유량계 내부에 설치된 코일에서 자기장이 생성됩니다.
2. 기전력 발생: 전도성 유체가 자기장 내의 측정관을 통과하면 Faraday의 전자기 유도 법칙에 따라 유체의 속도에 비례하는 기전력이 발생합니다.
3. 기전력 측정: 측정관 외부에 설치된 전극이 발생된 기전력을 감지합니다.
4. 유량 계산: 측정된 기전력은 유체의 평균 유속에 비례하며, 이를 통해 체적 유량을 계산합니다.

특징

• 장점:
  • 유체의 압력, 온도, 점도, 밀도 등에 영향을 거의 받지 않습니다.
  • 압력 손실이 적습니다.
  • 실시간 측정이 가능하며 응답 속도가 빠릅니다.
  • 양방향 유량 측정이 가능합니다.
  • 내부에 가동부나 장애물이 없어 유지보수가 용이하고 내구성이 좋습니다.
  • 슬러리나 고점도 유체 측정에도 적합합니다.
  • 비교적 높은 정확도를 제공합니다.
• 단점:
  • 전도성 유체에만 적용 가능하며, 기체나 비전도성 액체(기름 등)는 측정할 수 없습니다.
  • 일정 수준 이상의 유속(일반적으로 0.1 m/s 이상)이 필요합니다.
  • 설치 시 배관에 직접 부착되므로 분해 및 유지보수가 상대적으로 번거로울 수 있습니다.
  • 초기 설치 비용이 비교적 높을 수 있습니다.
  • 증기 유입 시 측정 오차가 발생할 수 있습니다.
  • 배관 재질에 따라 사용이 불가능할 수 있습니다.
  • 높은 SS 농도나 기포 함유 시 정밀한 측정이 어려울 수 있습니다.

종류

전자식 유량계는 다양한 설계와 특징을 가진 여러 종류로 나눌 수 있지만, 일반적인 분류는 다음과 같습니다.

• 일체형 전자 유량계: 센서와 변환기가 하나의 하우징에 통합된 형태입니다. 설치가 간편하고 경제적입니다.
• 분리형 전자 유량계: 센서와 변환기가 분리되어 있어, 센서는 현장에 설치하고 변환기는 별도의 공간에 설치할 수 있습니다. 고온, 다습 등 열악한 환경이나 넓은 공간에 설치할 때 유리합니다.
• 삽입형 전자 유량계: 배관의 일부를 절단하지 않고 측정을 위해 프로브 형태의 센서를 배관 내부에 삽입하는 방식입니다. 대구경 배관에 주로 사용되며 설치 비용을 절감할 수 있습니다.
• 웨이퍼형 전자 유량계: 플랜지 사이에 설치되는 얇은 형태의 센서입니다. 설치 공간이 제한적인 곳에 적합합니다.

적용 분야

전자식 유량계는 다양한 산업 분야에서 널리 사용됩니다.

• 상하수도 처리
• 식품 및 음료 산업
• 화학 산업
• 제약 및 화장품 산업
• 펄프 및 제지 산업
• 광업 및 슬러리 처리
• 냉각수 및 공조 시스템
• 수력 발전





전자식 유량계를 선택할 때는 측정 대상 유체의 전도도, 유량 범위, 배관 조건, 요구되는 정확도 및 환경 조건 등을 종합적으로 고려해야 합니다.

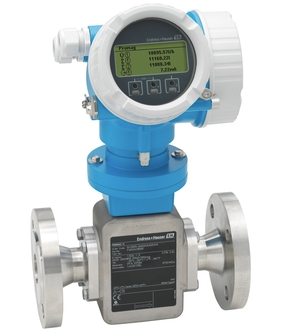

엔드레스하우저 전자식유량계
