HMI는 "Human-Machine Interface"의 약자로, 사람과 기계 또는 시스템 간의 상호작용을 가능하게 하는 인터페이스를 의미합니다

"HMI"는 Human-Machine Interface의 약자로, 사람과 기계 또는 시스템 간의 상호작용을 가능하게 하는 인터페이스를 의미합니다. 산업 자동화, 제어 시스템, 임베디드 시스템 등 다양한 분야에서 작업자나 사용자가 기계를 모니터링하고 제어할 수 있도록 시각적인 정보와 조작 기능을 제공하는 역할을 합니다.



HMI의 주요 기능

• 정보 시각화: 기계 또는 시스템의 현재 상태, 작동 상황, 생산 데이터, 경고 메시지 등을 그래픽, 텍스트, 차트 등의 형태로 사용자에게 보여줍니다.
• 운전 및 제어: 사용자가 터치스크린, 버튼, 키보드, 마우스 등을 통해 기계를 시작, 정지, 설정 변경, 매개변수 조정 등의 명령을 내릴 수 있도록 합니다.
• 알람 및 이벤트 관리: 시스템에서 발생하는 오류, 경고, 이벤트 등을 사용자에게 알리고, 발생 기록을 관리합니다.
• 데이터 로깅 및 분석: 시스템의 운전 데이터, 생산 데이터 등을 기록하고 저장하여 분석에 활용할 수 있도록 합니다.
• 레시피 관리: 제품 생산 시 필요한 다양한 설정 값들을 레시피 형태로 저장하고 관리하여, 쉽고 빠르게 설정을 변경할 수 있도록 합니다.
• 원격 모니터링 및 제어: 네트워크 연결을 통해 원격지에서 시스템의 상태를 모니터링하고 제어할 수 있도록 지원합니다.

HMI의 종류

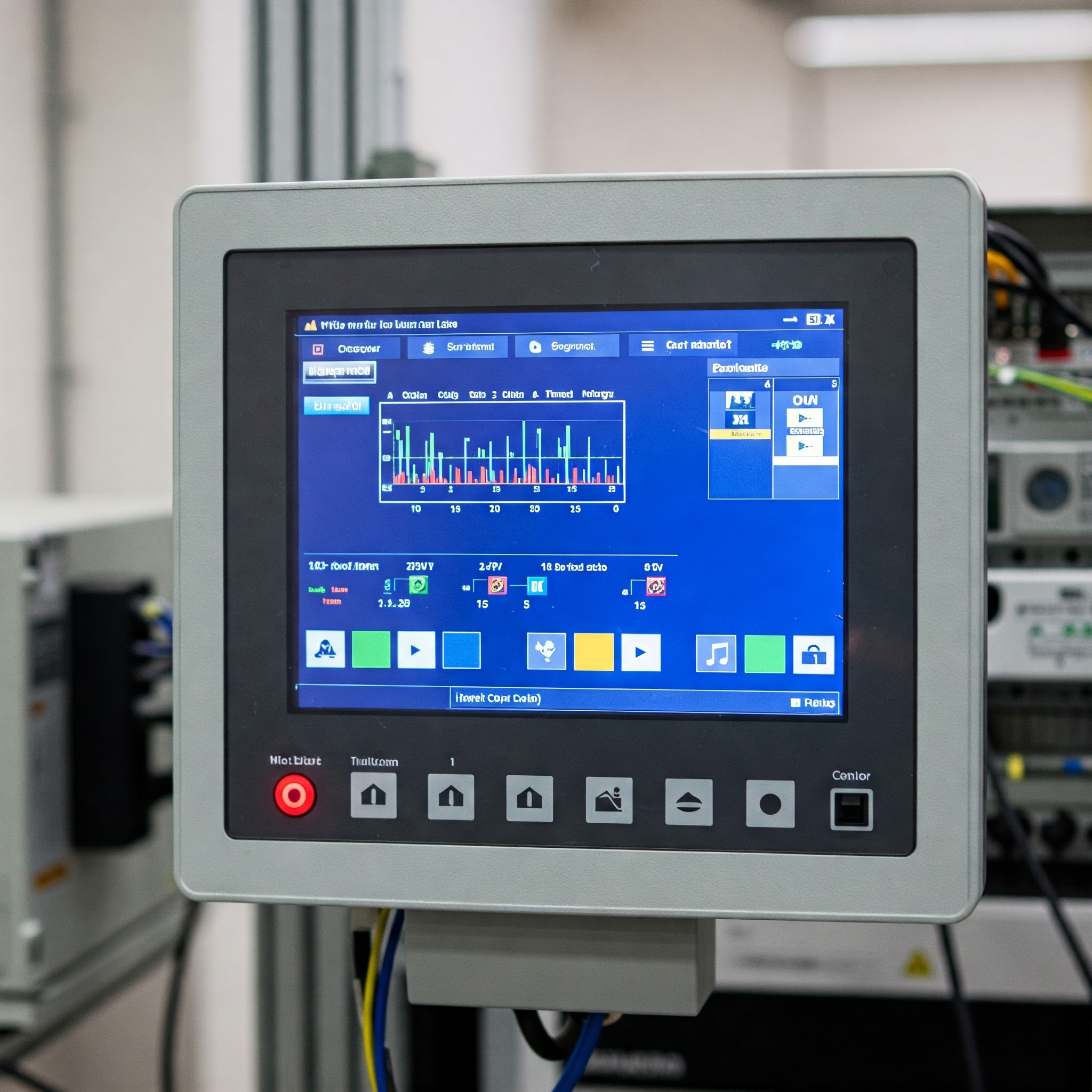

• 패널형 HMI (Panel HMI): 터치스크린 디스플레이와 제어 기능을 통합한 하드웨어 장치입니다. 산업 현장에서 가장 흔하게 사용됩니다.
• 소프트웨어형 HMI (Software HMI): PC 기반으로 작동하는 소프트웨어 형태로, 별도의 산업용 PC나 일반 PC에 설치하여 사용합니다. 유연성이 높고 다양한 기능을 제공할 수 있습니다.
• 모바일 HMI: 스마트폰이나 태블릿과 같은 모바일 기기를 이용하여 시스템을 모니터링하고 제어하는 방식입니다. 이동성과 편리성이 장점입니다.

웹 기반 HMI (Web-based HMI): 웹 브라우저를 통해 접근하여 시스템을 모니터링하고 제어하는 방식입니다. 플랫폼 독립성이 높습니다.



HMI 선택 시 고려 사항

• 화면 크기 및 해상도: 표시해야 할 정보량과 작업 환경을 고려하여 적절한 크기와 해상도를 선택합니다.
• 터치 방식: 저항막 방식, 정전용량 방식 등 사용 환경과 조작성을 고려하여 선택합니다.
• 통신 인터페이스: PLC, 센서, 기타 장비와의 통신 프로토콜 호환성을 확인합니다 (Ethernet, RS-232, RS-485 등).
• 보호 등급: 먼지, 습기, 진동 등 산업 현장의 열악한 환경을 고려하여 적절한 보호 등급(IP 등급)을 갖춘 제품을 선택합니다.
• 사용 편의성: 직관적인 인터페이스와 쉬운 조작 방법을 제공하는 제품을 선택합니다.
• 소프트웨어 기능: 필요한 기능 (데이터 로깅, 알람 관리, 레시피 관리 등)을 지원하는지 확인합니다.
• 내구성 및 신뢰성: 장기간 안정적으로 작동할 수 있는 내구성과 신뢰성을 갖춘 제품을 선택합니다.

HMI의 활용 분야

• 산업 자동화: 공장 설비, 로봇 시스템, 생산 라인 제어 및 모니터링
• 빌딩 자동화: 냉난방, 조명, 보안 시스템 제어 및 모니터링
• 교통 시스템: 지하철, 철도, 도로 교통 관제 시스템
• 에너지 관리: 발전소, 변전소, 신재생 에너지 설비 모니터링 및 제어
• 식음료 산업: 생산 공정 제어 및 레시피 관리
• 제약 산업: 생산 공정 제어 및 데이터 로깅
• 수처리 및 환경 설비: 플랜트 운영 및 모니터링

HMI는 현대 산업 현장에서 생산 효율성을 높이고 안전성을 확보하는 데 중요한 역할을 수행하며, 기술 발전에 따라 더욱 다양하고 스마트한 기능들이 추가되고 있습니다.
