단자대는 전기 배선 시스템에서 전선들을 연결하고 고정하는 데 사용되는 부품입니다

"단자대"는 전기 배선 시스템에서 전선들을 연결하고 고정하는 데 사용되는 부품입니다. 여러 개의 전선을 안전하고 체계적으로 연결하여 전기 회로를 구성하고 관리하는 데 필수적인 요소입니다. 영어로는 "terminal block", "terminal strip", 또는 "connector block" 등으로 불립니다.



단자대의 주요 기능

• 전선 연결: 여러 가닥의 전선을 쉽고 안전하게 연결합니다.
• 전기적 분리: 연결된 전선들 사이의 전기적 절연을 유지하여 단락(합선)을 방지합니다.
• 배선 정리: 복잡한 배선을 체계적으로 정리하여 유지보수를 용이하게 합니다.
• 접지 연결: 접지선을 연결하여 전기 설비의 안전을 확보합니다.
• 신호 분배: 제어 신호나 통신 신호를 여러 장치로 분배하는 데 사용될 수 있습니다.

일반적으로 사용되는 단자대의 종류

• 스크류 타입 (Screw Type): 나사를 조여 전선을 고정하는 가장 일반적인 형태입니다. 연결이 견고하고 안정적이지만, 반복적인 연결 및 분리 작업에는 다소 불편할 수 있습니다.
• 스프링 클램프 타입 (Spring Clamp Type): 스프링의 힘을 이용하여 전선을 고정합니다. 공구 없이 간편하게 연결 및 분리가 가능하며, 진동에 강하다는 장점이 있습니다.
• 푸쉬-인 타입 (Push-in Type): 전선을 구멍에 밀어 넣기만 하면 자동으로 고정되는 방식입니다. 작업 속도가 빠르고 편리합니다.
• 배리어 타입 (Barrier Type): 절연 벽(배리어)으로 각 단자를 분리하여 안전성을 높인 형태입니다. 주로 고전압 또는 고전류 환경에서 사용됩니다.
• 퓨즈 내장형 단자대 (Fuse Terminal Block): 각 연결 부위에 퓨즈를 내장하여 과전류로부터 회로를 보호하는 기능을 제공합니다.
• 서지 보호기 내장형 단자대 (Surge Protection Terminal Block): 과전압으로부터 연결된 장비를 보호하는 서지 보호 기능을 내장한 형태입니다.
• DIN 레일 타입 (DIN Rail Type): 표준화된 DIN 레일에 끼워 장착할 수 있도록 설계된 단자대입니다. 산업 자동화 분야에서 널리 사용됩니다.
• PCB 타입 (PCB Terminal Block): 인쇄 회로 기판(PCB)에 직접 납땜하여 연결하는 형태입니다.

단자대 선택 시 고려 사항

• 연결 방식: 사용 환경 및 작업 편의성을 고려하여 적절한 연결 방식을 선택합니다.
• 전선 규격: 연결할 전선의 굵기 및 종류에 맞는 단자대를 선택해야 합니다.
• 정격 전압 및 전류: 사용될 회로의 전압 및 전류를 고려하여 안전한 정격 값을 가진 단자대를 선택합니다.
• 극 수 (Number of Poles): 필요한 연결 개수에 맞춰 적절한 극 수의 단자대를 선택합니다.
• 작업 환경: 온도, 습도, 진동 등 사용 환경 조건을 고려하여 적합한 재질과 구조의 단자대를 선택합니다.
• 설치 공간: 설치 공간의 크기를 고려하여 적절한 크기의 단자대를 선택합니다.
• 안전 규격: 필요한 안전 규격 (예: UL, CE 등)을 충족하는 제품을 선택합니다.

단자대가 사용되는 일반적인 분야

• 산업 자동화: 제어 패널, 분전반 등 다양한 자동화 설비의 배선 연결.
• 건축 전기: 건물 내 전력 배선 및 조명 제어.
• 통신 장비: 통신 시스템의 신호 및 전원 연결.
• 전자 기기: 각종 전자 제품 내부의 배선 연결.
• 철도 및 교통 시스템: 신호 시스템, 전력 공급 시스템 등의 배선 연결.
• 에너지 설비: 발전소, 변전소 등의 전력 배선 연결.

단자대는 전기 배선의 안전성, 신뢰성, 유지보수성을 높이는 데 중요한 역할을 합니다. 올바른 단자대의 선택과 정확한 시공은 전기 시스템의 안정적인 작동을 보장하는 필수적인 요소입니다.

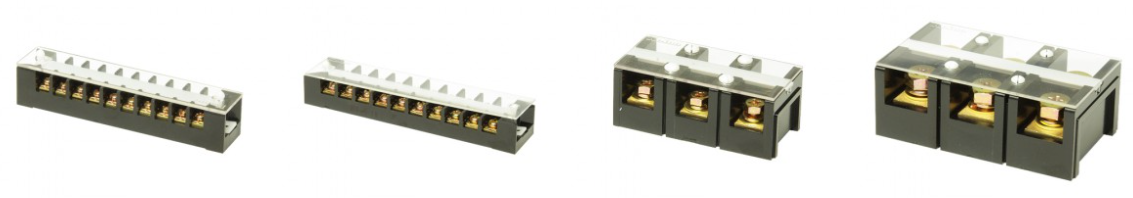

건흥전기 단자대
