절연저항측정기(Insulation Resistance Tester) 설명

절연저항측정기(絶緣抵抗測定機)는 전기 설비나 기기의 절연 상태가 얼마나 양호한지를 정량적으로 측정하는 계측기입니다. 일반적으로 절연 저항계 또는 특정 제조사의 이름을 따 **메거(Megger)**라고 불리는 경우가 많습니다.



절연 저항(Insulation Resistance)의 의미

절연 저항은 전류가 절연체를 통과하여 흐르려는 것에 대한 저항 값입니다. 이상적인 절연체는 무한대의 저항을 가지지만, 실제 절연체는 미세한 누설 전류가 흐르기 때문에 매우 높은 유한한 저항 값을 가집니다. 절연 저항 값은 절연체의 종류, 습도, 온도, 오염, 노화 상태 등에 따라 변하며, 이 값이 낮아진다는 것은 절연 성능이 저하되었음을 의미합니다.



절연저항측정기(메거)의 역할 및 작동 방식

절연저항측정기의 주된 역할은 설비의 절연 상태를 측정하여 누전이나 단락 사고의 위험성을 미리 판단하고, 절연 열화 과정을 추적하여 **예방 보전(Preventive Maintenance)**에 활용하는 것입니다.

작동 방식은 다음과 같습니다.

  1. 측정 대상 격리: 시험 대상 회로에 전원이 인가되어 있지 않은지 반드시 확인하고 완전히 방전시킵니다.
  2. 시험 전압 인가: 측정 대상의 절연체 양 끝단에(예: 전선 도체와 접지된 외함 사이, 또는 서로 다른 전선 도체 사이) 미리 설정된 직류(DC) 시험 전압을 인가합니다. 이 시험 전압은 대상 설비의 정격 전압보다 높게 설정되는 경우가 많습니다 (예: 저압 설비는 500V 또는 1000V, 고압 설비는 그 이상).
  3. 누설 전류 측정: 인가된 시험 전압에 의해 절연체를 통해 흐르는 아주 미세한 누설 전류(Leakage Current)를 측정합니다.
  4. 절연 저항 계산 및 표시: 인가된 시험 전압 값과 측정한 누설 전류 값을 이용하여 옴의 법칙()에 따라 절연 저항 값을 계산합니다. 측정된 절연 저항 값은 일반적으로 메가옴(MΩ) 또는 그 이상의 단위(GΩ)로 장비의 액정 화면이나 지침에 표시됩니다.

측정 결과의 활용:

  • 측정된 절연 저항 값 자체를 기준으로 설비의 절연 상태를 판단합니다. (KS, NEC 등 관련 규격에 최소 기준 값이 명시되어 있습니다.)
  • 정기적으로 측정하여 시간에 따른 절연 저항 값의 변화 추이를 분석함으로써 절연 열화 속도를 파악하고 사고를 예측하는 데 활용합니다.
  • 다양한 시험 전압으로 측정하거나 일정 시간 동안 측정하면서 절연 저항 값의 변화(PI, DAR 등)를 분석하여 절연체의 상태를 더 상세하게 진단할 수 있습니다.

절연저항측정기(메거)의 특징:

  • 직류 고전압 출력: 절연체 내부의 미세한 누설 전류를 검출하기 위해 수백V ~ 수천V의 직류 전압을 사용합니다.
  • 높은 저항 측정 범위: 수 메가옴에서 수 기가옴에 이르는 매우 높은 저항 값을 측정할 수 있습니다.
  • 다양한 시험 전압: 측정 대상 설비의 정격 전압에 맞춰 여러 단계의 시험 전압을 선택할 수 있습니다.
  • 휴대성: 현장에서 사용하기 편리하도록 작고 가볍게 설계된 모델이 많습니다.
  • 안전 기능: 고전압을 다루기 때문에 측정 중 안전을 위한 기능(고전압 경고, 자동 방전 등)을 갖추고 있습니다.
  • 부가 기능 (최신 디지털 모델):
    • PI (Polarization Index) / DAR (Dielectric Absorption Ratio) 측정: 시간에 따른 절연 저항 변화율을 자동 계산하여 절연체의 수분 함량이나 오염, 노화 정도를 진단하는 데 도움을 줍니다.
    • 타이머 기능: 특정 시간 동안 자동으로 측정합니다.
    • 데이터 저장 및 통신 기능: 측정 결과를 내부 메모리에 저장하거나 PC 등으로 전송할 수 있습니다.

내전압시험기(Hipot Tester)와의 차이점

절연저항측정기는 절연체의 **현재 상태(저항 값)**를 비파괴적으로 진단하는 것이 주 목적이며, 보통 수십 초~수 분간 측정합니다. 반면, 내전압시험기는 절연체가 규정된 고전압 스트레스를 견딜 수 있는지를 합격/불합격으로 판정하는 시험이며, 인가하는 시험 전압이 절연저항계보다 훨씬 높고 짧은 시간(예: 1분) 또는 순간적으로 인가하기도 합니다.

요약하면, 절연저항측정기(메거)는 전기 설비의 절연 상태를 '저항 값'으로 측정하여 현재의 절연 성능을 평가하고 예방 보전에 활용하는 필수적인 계측기입니다.

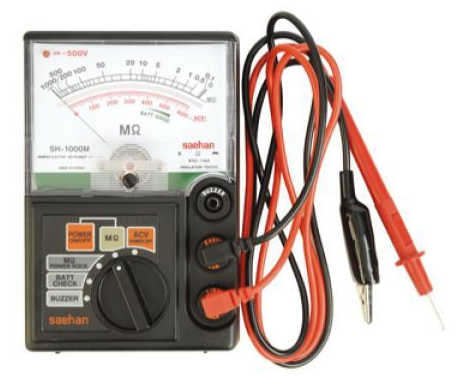

새한 절연저항측정기
