AB PLC (Allen-Bradley PLC)는 로크웰 오토메이션(Rockwell Automation)에서 제조하는 산업용 제어 장치로, 시스템 규모와 요구 성능에 따라 다양한 종류가 있습니다. 주요 제품 라인업과 공통적인 특징은 다음과 같습니다.



AB PLC 종류 (Product Lines)

1. ControlLogix® 시스템
   • 대상: 대규모, 고성능, 고가용성이 요구되는 복잡한 자동화 시스템.
   • 특징:
     • 모듈식 섀시 기반으로 CPU, I/O, 통신, 특수 모듈 등을 자유롭게 확장 가능.
     • 강력한 처리 능력과 메모리 용량.
     • 다중 컨트롤러 간의 원활한 통신 및 데이터 공유.
     • HMI, 드라이브, 모션 제어 등과의 뛰어난 통합성 (Integrated Architecture).
     • 안전 제어 (GuardLogix®) 및 이중화(Redundancy) 시스템 구성 가능.
     • 프로그래밍 소프트웨어: Studio 5000 Logix Designer®
2. CompactLogix™ 시스템
   • 대상: 중소규모 시스템, 단일 기계 제어부터 라인 제어까지 폭넓게 사용.
   • 특징:
     • ControlLogix와 동일한 Logix 제어 엔진 및 프로그래밍 환경(Studio 5000) 사용.
     • CPU와 일부 I/O가 통합된 형태 또는 소형 모듈식 형태로 제공되어 공간 효율성이 좋음.
     • ControlLogix 대비 합리적인 비용으로 Logix 플랫폼의 장점 활용 가능.
     • 다양한 내장 통신 포트(EtherNet/IP 등) 제공.
     • 안전 제어 (Compact GuardLogix®) 버전 제공.
     • 프로그래밍 소프트웨어: Studio 5000 Logix Designer®
3. MicroLogix™ 시스템
   • 대상: 소규모 기계 제어, 간단한 공정 제어.
   • 특징:
     • 컴팩트한 크기와 경제적인 가격.
     • CPU와 I/O가 일체형으로 된 모델이 많으며, 일부 확장 가능.
     • 다양한 통신 옵션 (EtherNet/IP, DH-485, DF1, Modbus RTU 등) 지원.
     • 오랜 기간 사용되어 왔으나, 점차 Micro800 시리즈로 대체되는 추세.
     • 프로그래밍 소프트웨어: RSLogix 500® / RSLogix Micro™

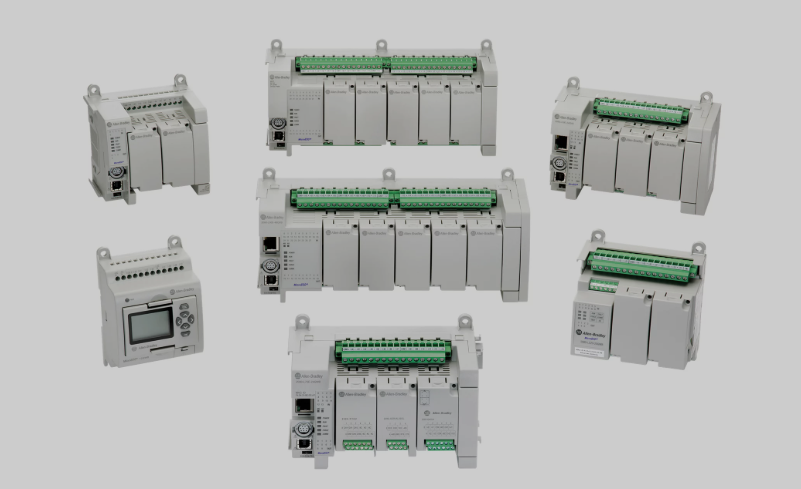

4. Micro800™ 시스템
   • 대상: 저가형 소규모 독립형 기계 제어.
   • 특징:
     • MicroLogix를 대체하는 최신 소형 PLC 라인업.
     • 경제적인 가격과 유연한 구성 (Plug-in 모듈).
     • 다양한 모델 (Micro810, 820, 830, 850, 870) 제공.
     • 내장 USB 포트, EtherNet/IP, 시리얼 통신 등 지원.
     • 모션 제어 기능(PTO) 지원 모델 포함.
     • 프로그래밍 소프트웨어: Connected Components Workbench™ (CCW) - 무료 제공.
5. SLC™ 500 시스템 (Legacy)
   • 대상: 과거 중소규모 시스템에 널리 사용되었던 PLC.
   • 특징:
     • 모듈식 구조로 ControlLogix 이전 세대의 대표 모델 중 하나.
     • 현재는 단종되었거나 단종 수순을 밟고 있으며, ControlLogix 또는 CompactLogix로의 마이그레이션이 권장됨.
     • 프로그래밍 소프트웨어: RSLogix 500®

AB PLC의 공통적인 주요 특징

1. 통합 아키텍처 (Integrated Architecture - IA): (주로 ControlLogix, CompactLogix 해당)
   • 하나의 프로그래밍 소프트웨어 (Studio 5000) 환경에서 PLC 제어, 모션 제어, 안전 제어, HMI 개발, 드라이브 설정 등을 통합적으로 수행할 수 있어 개발 효율성과 유지보수 편의성이 높습니다.
2. 확장성 (Scalability):
   • 소규모 Micro800부터 대규모 ControlLogix까지 시스템 규모에 맞는 다양한 플랫폼을 제공하며, 각 플랫폼 내에서도 모듈 추가/변경을 통해 유연하게 시스템 확장이 가능합니다.
3. 네트워크 유연성 (Network Flexibility):
   • 산업용 이더넷 표준인 EtherNet/IP™를 중심으로 ControlNet™, DeviceNet™ 등 다양한 산업용 네트워크를 강력하게 지원하여 공장 내 다른 장비 및 상위 시스템과의 연결이 용이합니다.
4. 신뢰성 및 안정성 (Reliability & Stability):
   • 산업 현장의 거친 환경(온도, 진동, 노이즈 등)에서도 안정적으로 동작하도록 견고하게 설계되어 신뢰도가 높습니다.
5. 다양한 프로그래밍 언어 지원:
   • IEC 61131-3 표준 언어인 래더 로직(LD), 펑션 블록 다이어그램(FBD), 구조화 텍스트(ST), 순차 함수 차트(SFC) 등을 지원하여 사용자가 익숙하거나 프로젝트에 적합한 언어를 선택하여 프로그래밍할 수 있습니다. (지원 언어는 제품군 및 버전에 따라 다를 수 있음)
6. 안전 기능 통합 (Integrated Safety):
   • GuardLogix (ControlLogix 기반) 및 Compact GuardLogix (CompactLogix 기반) 시스템을 통해 표준 제어와 안전 제어를 동일한 컨트롤러 및 개발 환경에서 통합하여 관리할 수 있습니다.

이처럼 AB PLC는 다양한 제품 라인업과 강력한 기능, 높은 신뢰성을 바탕으로 전 세계 산업 자동화 분야에서 널리 사용되고 있습니다.
